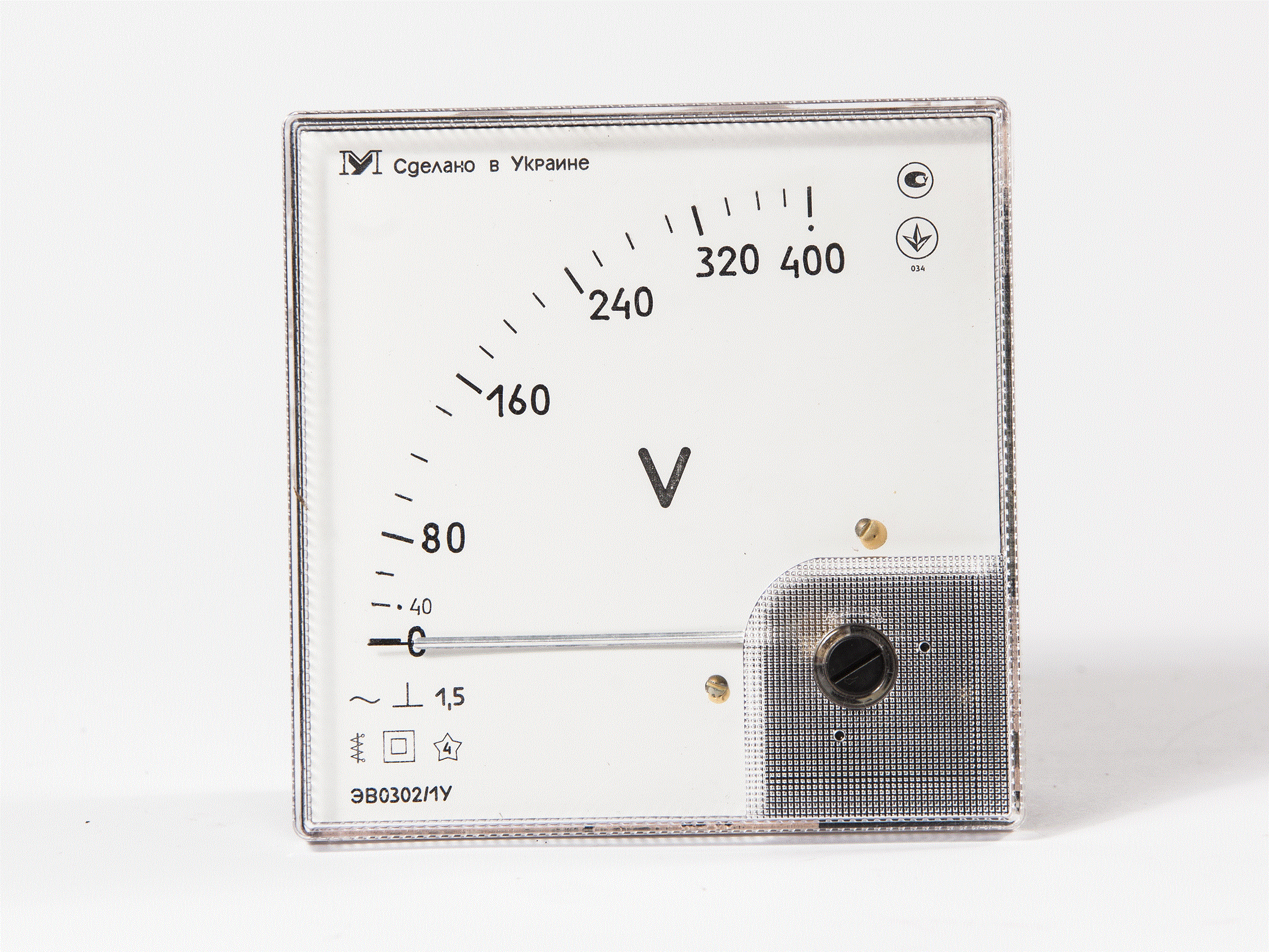

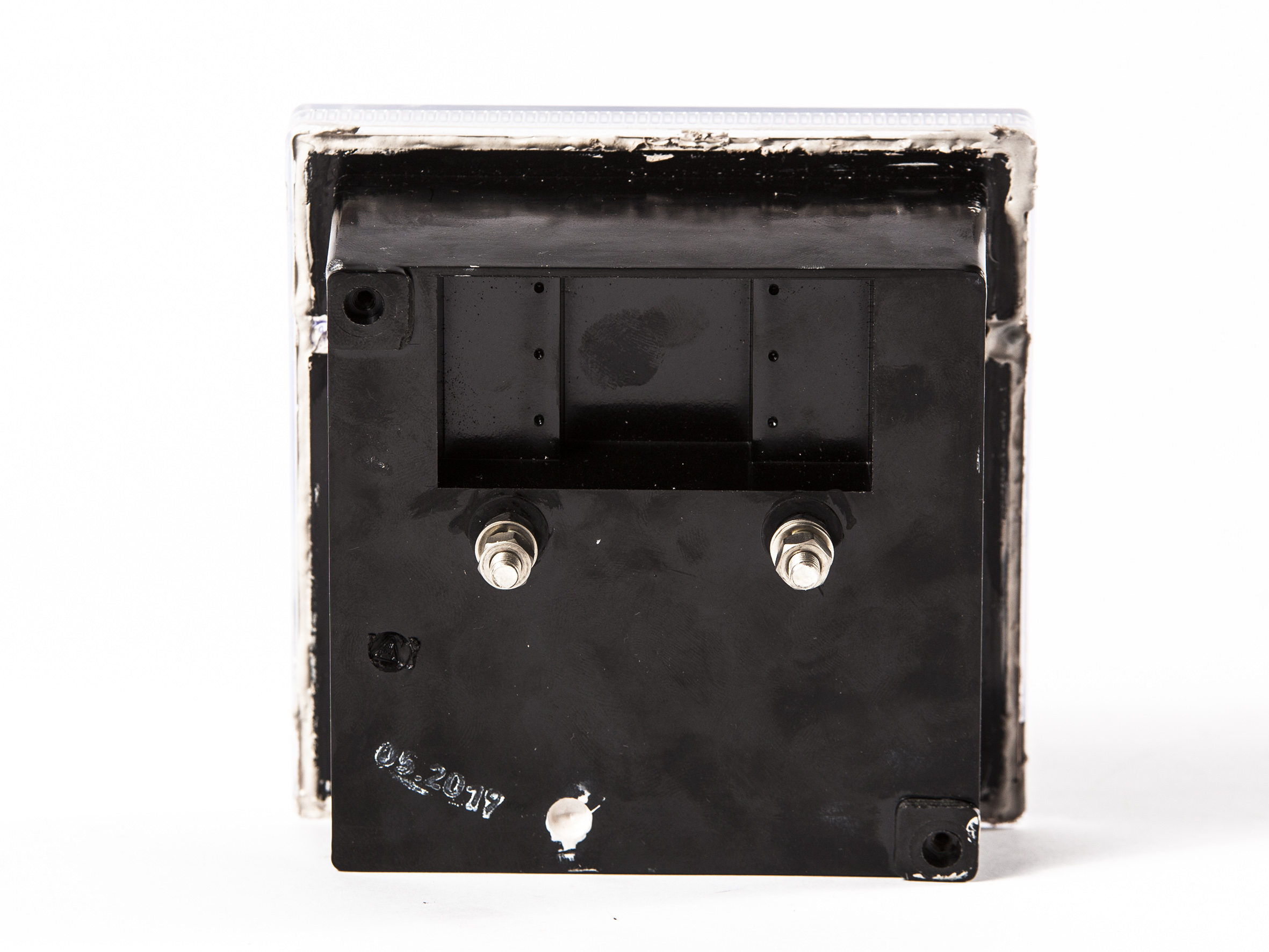

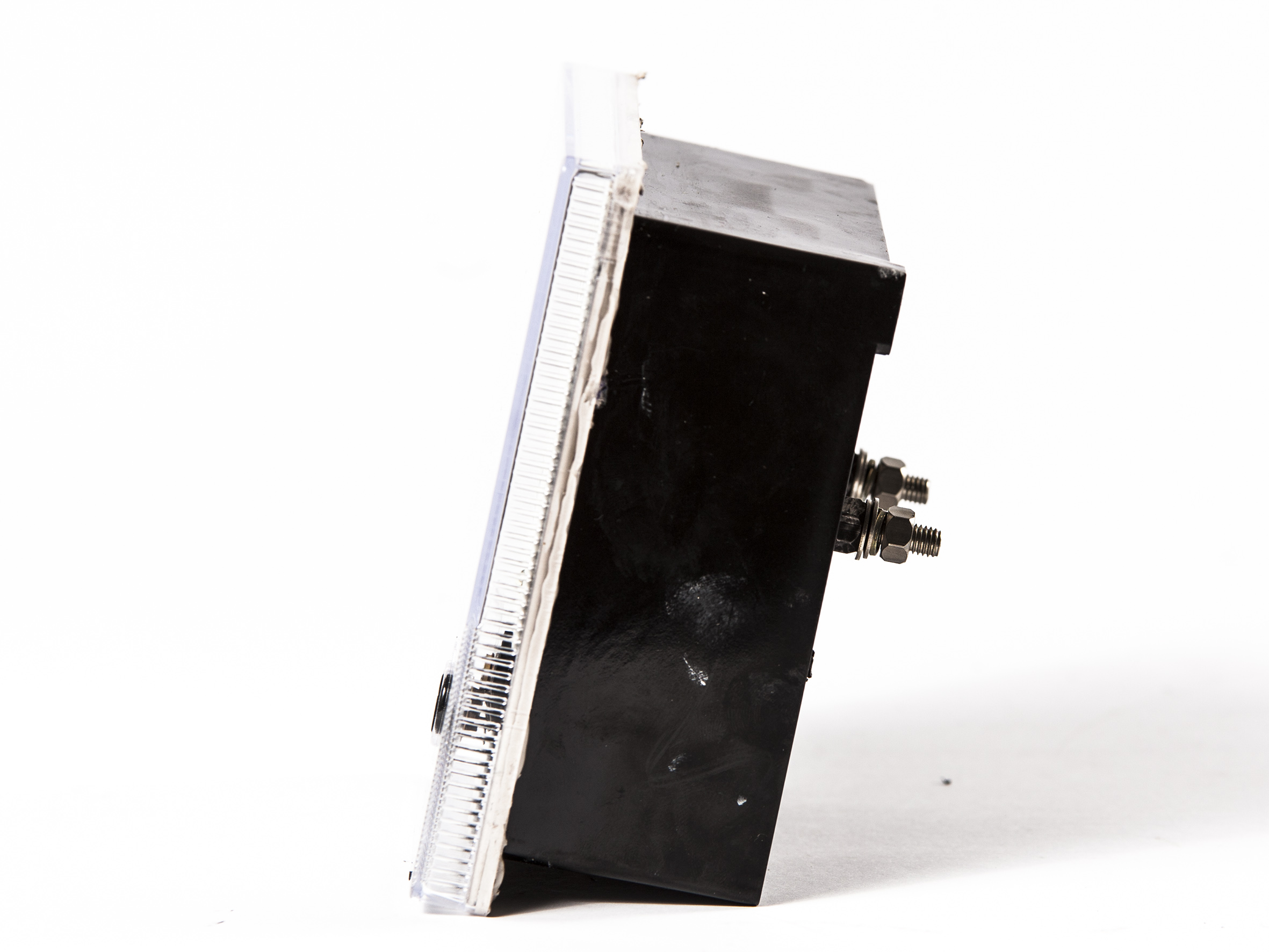

Вольтметри електромагнітної системи призначені для вимірювання напруги в колах змінного струму синусоїдальної форми частоти від 45 Hz до 65 Hz.
Конструктивні особливості:
– кутове розташування рухомої частини;
– рідинний заспокоювач рухомої системи;
– велика довжина шкали;
– початок діапазону вимірювання 10% від кінцевого значення.
| Кінцеве значення діапазону вимірювання | |
| Безпосереднє включення |
Включення через трансформатор напруги |
| 7,5 V, 10 V, 15 V, 20 V, 30 V, 50 V,75 V, 100 V, 150 V, 250 V, 300 V, 400 V,500 V, 600 V | 1200 (1000) V, 3000 (3000) V, 7500 (6000) V, 10000 (10000) V, 12500 (10000) V, 20000 (20000) V, 35000 (30000) V, 40000 (35000) V, 42000 (35000) V, 60000 (60000) V, 125000 (110000) V |
| Примітка 1. Залежно від замовлення вольтметри з кінцевим значенням діапазону вимірювання більше 1000 V можуть виготовлятися як кіловольтметри.
Примітка 2. Номінальна напруга вторинної обмотки трансформатора напруги повинна бути 100 V. |
|
За спецзамовленням можуть бути виготовлені вольтметри з іншими діапазонами вимірювання, а також зі спецвідмітками, написами та іншими функціональними ділянками шкал.
Клас точності приладів – 1,5; 2,5; 4 .
Габаритні розміри приладів 120 мм x 120 мм x 78 мм.
Маса приладів не більше 0,4 kg.
Робоче положення вольтметрів вертикальне, горизонтальне та під кутом 45˚ (залежно від замовлення).
Робочі умови застосування (кліматичні впливи):
– температура навколишнього повітря від мінус 50 ° С до плюс 60 ° С;
– відносна вологість повітря до 95% при температурі 35 °С.
Вольтметри ударо- та віброміцні.
Вольтметри кріпляться до щитів товщиною до 8 мм., розмітка щита: 106 мм x 106 мм.
Спосіб кріплення до щита ЭВ0302/1У:
